在電子元器件的廣闊領域中，電容器作為基礎且關鍵的被動元件，其性能與選型直接影響電路系統的穩定與效率。CBB20A型金屬化聚丙烯膜介質直流固定電容器，便是其中一類應用廣泛、性能優異的代表產品。本文將對其產品特性、技術參數、應用領域及選型要點進行詳細解析，為工程師和采購人員提供一份實用的參考。

一、產品概述與結構特性

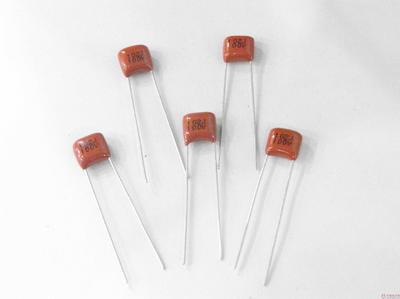

CBB20A型電容器屬于金屬化聚丙烯薄膜電容器（Metallized Polypropylene Film Capacitor）的一種特定型號。其核心介質采用聚丙烯薄膜，該材料以其優異的電氣性能著稱：介電常數穩定、介質損耗極低（tanδ小）、絕緣電阻高。通過真空蒸鍍工藝在薄膜表面形成極薄的金屬層（通常為鋁或鋅鋁復合層）作為電極，替代了傳統的金屬箔，實現了“自愈”特性。當介質局部發生擊穿時，擊穿點周圍的金屬層會瞬間蒸發，隔離故障點，使電容器恢復正常工作，極大地提升了可靠性和壽命。

其“直流固定”屬性表明，該型號主要設計用于直流或脈動直流電路，采用環氧樹脂或塑殼包封，引腳為固定式，適用于印刷電路板（PCB）的插裝或貼裝（視具體封裝而定）。

二、主要技術參數與性能優勢

1. 額定電壓與容量范圍：CBB20A通常具有較高的額定直流電壓等級，常見的有63V、100V、250V、400V、630V、1000V乃至更高。電容量范圍覆蓋面廣，可從零點幾微法（μF）到數十微法，能滿足不同濾波、耦合、振蕩電路的需求。

1. 卓越的頻率與溫度特性：聚丙烯介質在很寬的頻率范圍內容量變化小，損耗角正切值（tanδ）隨頻率升高增長緩慢，特別適用于高頻、中頻電路。其溫度系數為負，且線性良好，穩定性高，工作溫度范圍通常為-40℃ ~ +105℃。

1. 低損耗與高絕緣：具有極低的介質損耗，這意味著在高頻或大電流應用時自身發熱少，效率高。絕緣電阻值極高，漏電流極小，有利于保證電路的長期穩定性。

1. 良好的自愈性與長壽命：如前所述，金屬化結構賦予其優異的自愈能力，確保了在過壓或瞬態沖擊下的安全性與耐用性，預期壽命長。

三、典型應用領域

憑借上述優良特性，CBB20A型電容器在諸多電子電氣領域發揮著重要作用：

• 開關電源與逆變器：用于輸入/輸出濾波、高頻整流濾波、RC吸收回路等，能有效抑制電磁干擾（EMI），平滑電壓。
• 照明電子：廣泛應用于節能燈、LED驅動電源的功率因數校正（PFC）、諧振及濾波電路。
• 家用電器與工業控制：在空調、洗衣機、電磁爐等電器的控制板中，用于電機啟動、運行、信號耦合及噪聲抑制。
• 新能源與汽車電子：在光伏逆變器、車載充電機、DC-DC變換器中，用于直流鏈路支撐、濾波和能量緩沖。
• 音頻設備：用于高品質音響的分頻網絡、耦合電路，因其低失真特性而備受青睞。

四、選型與使用注意事項

在“華強電子網”等元器件采購平臺選型或應用時，需重點關注以下幾點：

1. 電壓裕量：應確保電容器的額定直流工作電壓（WVDC）高于電路中可能出現的最大直流電壓與疊加的交流紋波電壓峰值之和，一般建議留有20%-50%的裕量。
2. 容量與精度：根據電路計算確定所需容量，并關注容量公差（如±5%， ±10%）。對于定時、振蕩等關鍵電路，需選擇高精度產品。
3. 尺寸與引腳：確認封裝尺寸（如直徑、高度）和引腳間距是否符合PCB布局要求。
4. 工作環境：考慮實際應用環境的溫度、濕度及振動條件，選擇具備相應防護等級（如環氧樹脂包封防潮）的產品。
5. 品牌與質量：選擇信譽良好的品牌或供應商（在華強電子網上可參考供應商資質與用戶評價），確保產品符合相關安規認證（如CQC、UL、VDE等，若適用）。

###

CBB20A型金屬化聚丙烯膜直流固定電容器，以其高可靠性、低損耗、良好的自愈性和穩定的性能，在現代電子設備中占據了穩固的一席之地。深入理解其技術特性與應用場景，有助于在項目開發與維修中做出更精準、高效的選型決策，從而提升整體產品的性能與市場競爭力。在元器件采購過程中，結合“華強電子網”等專業平臺提供的產品資料、參數對比與供應商信息，將使這一過程更加順暢可靠。
